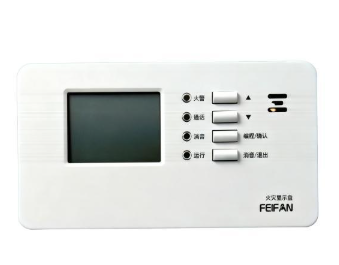

松江JB-YX-9602火災顯示盤

一、JB-YX-9602火災顯示盤概述

　　JB-YX-9602火災顯示盤是甘肅甘肅松江消防生產的JB-9108系列火災報警控制器（聯動型）的配套設備。

　　設置方式分標準型和回路型：9000標準型、9000回路型、二總線標準型、二總線回路型。

　　JB-YX-9602型火災顯示盤是松江生產的JB-9108X型火災報警控制器、消防聯動控制器（簡稱為控制器）的配套設備。

每臺控制器最多可帶252臺系統型火災顯示盤和每回路8臺回路型火災顯示盤，每臺JB-YX-9602型火災顯示盤最多顯示252個探測點。

二、JB-YX-9602火災顯示盤技術參數

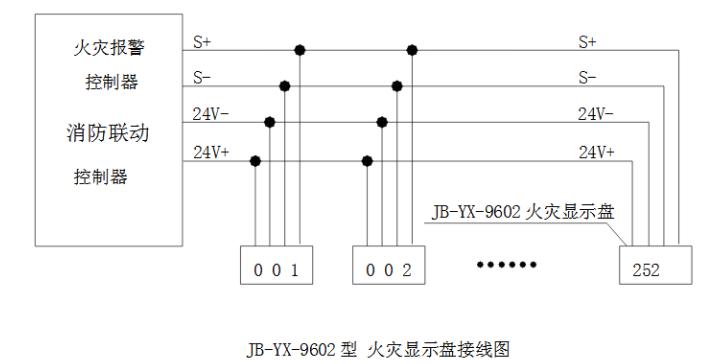

三、JB-YX-9602火災顯示盤接線圖

　　用線說明：電源線24V±用BV線，消防豎井中用線截面積≥4mm2；平面布線截面積≥2.5mm2。信號線（S+、S-）用≥1.5mm2。

　　其他說明：本機初始密碼為“0000”。用上下鍵選擇數字，用“確認”鍵一一確認后進入主菜
