松江JTY-HW-9008線型光束感煙火災探測器接線安裝技術

1．概述

松江JTY-HW-9008 型線型紅外光束感煙探測器（以下簡稱：探測器）由發射器和接收器組成，發射器和接收器之間的距離為 5~ 100 米，當火災發生時，由于煙霧的原因?qū)p少接收器的接收光量，并將該變化量轉化為電信號，確認火災發生。

該探測器更大 的特點是監視線型區域，保證在火災擴散之前準確報警，該探測器與上海松飛繁江電子有限公司生產的 JB-9108A 產品配套。

2. 產品外形尺寸圖

3. 主要技術指標

3.1 準執行標：GB 14003-2005。

3.2 保護面積：≦1000 平方米（10m×100m 典型環境）。

3.3 光路長度：5m ~ 100m；光路方向偏差 4o.

3.4 工作電壓：DC24V。

3.5 使用環境：-10℃ ~ 50℃、95%RH。

3.6 顏 色：紅色。

3.7 重 量：發射器：400g 接收器：400g。

3.8 外形尺寸：發射部分 82mm×92mm×136mm，接收部分 82mm×92mm×136mm。

3.9 接線方式：4 總線、端子式接線。

3.10 安裝方式：室內安裝、壁掛式固定。

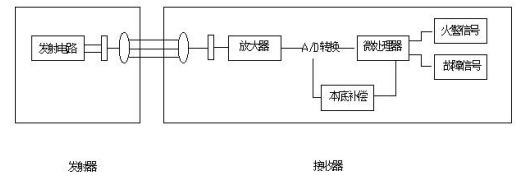

4. 探測器原理

接收器中的硅光電池探測發射器發出的紅外光，并將其轉化為電信號，該信號被放大及 A/D 轉換后發送給微處理器。探測器的初始狀態信號被首先存儲在微處理器中，作為原始數據用于數據比較判斷。當火災發生時，實際數據值和原始數據相比變化較大，探測器發出火警信號。

微處理器同時具備信號補償功能，用于補償由于探測器污染造成的信號變化。數據每一小時參照初始值按±1%進行調整。當達到補償極限時，探測器發出污染故障。

5. 安裝探測器

5.1 安裝條件

選擇一個合適的不會遮擋光路的位置安裝發射器及接收器。請注意由于探測器的工作原理為減光式。

如果光路上存在障礙物，該設置將視為不合理。

無論是安裝發射器還是接收器，必須保證安裝墻壁堅硬平滑。探測器必須垂直安裝，墻壁很可能貌似平滑，實際存在凹凸或因外界溫度（如雨季、冬季）的變化發生變化。安裝者必須保證探測器不能受這些環境的影響。

具體安裝位置請參照第 8 章。

線型光束探測器不能安裝在下列場所：

★ 天棚高度超過 40 米的場所；

★ 安裝探測器天棚未封頂?shù)膱鏊?/p>

★ 空間高度小于 0.5 米；

★ 存在大量灰塵、干粉或水蒸氣的場所；

★ 類似廚房等平時存在煙霧的場所；

★ 高溫的場所；

★ 無法進行維護的場所；

★ 陽光直射強度大于 800lus 的場所。請注意如果探測器周圍為玻璃環境，請將接收器的正面面向北方。

★ 探測器垂直安裝不可能的場所。

5.2 固定、拆卸探測器

用螺釘通過探測器上兩個固定孔，固定在墻面上。
