松江JB-YX-9601型火災顯示盤接線安裝技術

松江JB-YX-9601型火災顯示盤是本廠生產的JB-9108型火災報警控制器(聯動型)(以下統一簡稱為控制器)的配套設備。

每臺控制器最多可帶252臺JB-YX-9601型火災顯示盤，每臺JB-YX-9601型火災顯示盤最多顯示252個探測點。技術指標:(本產品執行標準為:GB14729-2011)

1.工作電壓:DC24V。(由控制器的外控電源提供)

2.監控電流:≤5mA。(液晶的背景光打開時)

3.工作電流:≤15mA。(報警顯示狀態時)

4.使用環境:溫度0C~45℃℃，相對濕度≤95%(409C+2C)。

5.顯示范圍:≤ 252 點。

6.顯示方式:顯示漢字地址。(最多由8個漢字組成)

7.總線長度:≤1500m。(采用本公司的通訊協議，由層顯回路板帶。)

8.外形尺寸:245mmx160mmx45mm。(安裝方式采用壁掛式)

9.機殼顏色:象牙白。

二、JB-YX-9601型火災顯示盤面板外形圖:

三、基本功能:

1能接收并顯示由控制器發給本火災顯示盤火警點的漢字?jǐn)?shù)據信息。探測點發生火警時，火.災顯示盤的火警燈亮，同時發出火警音(可消音);液晶的背景光自動打開。(火警時，自動亮屏。)

2控制器的探測器屬性編程中必須將層顯號、點號及探測器描述編寫得準確而明白，便于消防值班人員掌握。配置顯示盤編程將控制器的漢字?jǐn)?shù)據傳送到火災顯示盤，作為其信息顯示之依據。控制器有關“火災顯示盤”的編程方法不變，與原先的方法相同。

3.按“退出”鍵，可使火災顯示盤返回正常監視狀態。

四、安裝說明:

本火災顯示盤為壁掛明裝。先將塑料顯示盤前蓋撬開，再將底座安裝在墻內的86暗盒上。要求火災顯示盤的底邊距地1.5米。

五、火災顯示盤的層顯號設置及接線端子圖:

1. 層顯號由火災顯示盤自行進行軟件設置。(層顯號在編程D中確定!)

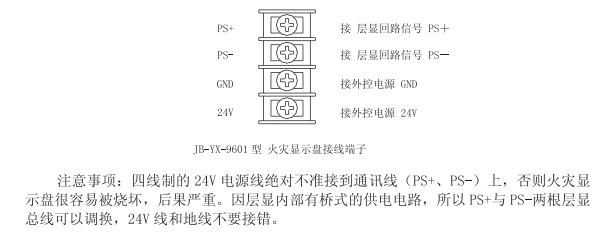

2. JB-YX-9601型火災顯示盤接線端子圖如下:(打開門蓋的前視圖。)
