一、引言

二、松江飛繁聯動模塊核心技術原理

2.1 模塊硬件組成與功能劃分

• 通信單元：對接控制器二總線，接收聯動指令、上傳設備狀態，支持無極性 L1/L2 接線；

• MCU：核心控制，解析指令、驅動輸出、采集反饋、故障診斷；

• 輸出驅動：提供無源常開 / 常閉或有源 DC24V輸出，適配風機、水泵、卷簾等設備控制回路；

• 輸入反饋：采集設備動作后的無源開關信號（如噴淋泵壓力開關、防火卷簾限位開關），回傳控制器確認動作；

• 電源管理：總線取電（DC22~25V），內部穩壓為 MCU 與驅動電路供電；

• 故障檢測：監測總線短路 / 開路、輸出回路斷線、反饋線路異常，故障時上傳控制器并點亮模塊故障燈。

模塊采用阻燃 ABS 外殼，尺寸 86×86×35mm，適配標準 86 型底盒，明裝 / 暗裝均可，防護等級 IP30，適應 - 10℃~+50℃環境。

2.2 二總線通信接口與數據交互機制

• 下行指令：控制器以 24~25V 電壓脈沖發送地址碼、動作指令（啟動 / 停止）；

• 上行反饋：模塊以電流脈沖回傳自身狀態（正常 / 故障）、設備動作反饋（啟動 / 停止）；

• 通信時序：單回路輪詢周期≤100ms，確保指令下發與反饋上傳實時性；

• 地址編碼：每個模塊擁有 地址（1~128），通過電子編碼器寫入或控制器在線修改，避免地址沖突。

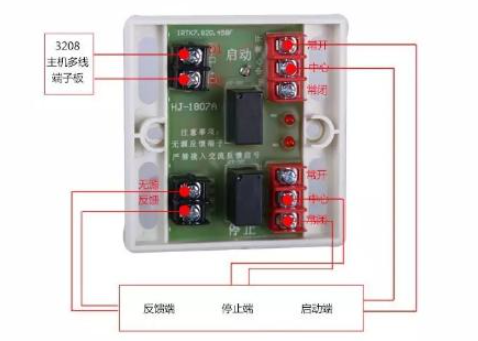

2.3 聯動控制邏輯與接線方式

• 無源反饋：接設備動作后的常開 / 常閉開關（如卷簾限位開關），動作后開關狀態改變，模塊檢測到電平變化即上傳反饋；

• 有源反饋：接設備動作后的 DC24V 信號，模塊內部光電隔離采集，避免強電干擾。

三、常見故障成因與標準化排查流程

3.1 四大典型故障成因分析

• 總線接線錯誤（正負極接反、斷線、短路）；

• 總線電壓過低（<20V），帶載過多或線路過長；

• 模塊地址重復或未編碼；

• 模塊電源電路損壞（過壓、反接、雷擊）。

• 輸出接線錯誤（無源 / 有源模式選錯、觸點接反）；

• 設備控制回路故障（接觸器損壞、電源缺失、限位保護）；

• 模塊輸出驅動電路損壞；

• 控制器聯動編程錯誤（未關聯報警點位、邏輯關系錯誤）。

• 反饋接線錯誤（IN/GND 接反、斷線、未接）；

• 設備反饋開關故障（觸點氧化、卡死、接線松動）；

• 模塊反饋采集電路損壞；

• 反饋信號類型不匹配（有源 / 無源選錯）。

• 總線電磁干擾（與強電同管、附近有變頻器 / 電機）；

• 總線絕緣不良（受潮、破損、接地）；

• 模塊內部故障（MCU 死機、驅動電路漏電）；

• 控制器程序異常或干擾。

3.2 標準化故障排查五步流程

• 正常：電源燈常亮、通信燈周期性閃爍；

• 離線：電源燈滅或常亮、通信燈不閃→查總線電壓、接線、地址；

• 故障：故障燈亮→查輸出 / 反饋回路、設備狀態。

• 控制器端：空載 24~25V、帶載 22~23.5V；

• 模塊端：電壓≥21V 為正常，<20V→檢查線路長度、線徑、帶載數量，分段排查短路 / 接地。

• 核對 L1/L2 無極性接線、輸出 / 反饋端子是否正確；

• 編碼器讀取模塊地址，確認無重復、與控制器編程一致；

• 檢查接線端子是否松動、氧化、虛接。

• 斷開回路末端匹配電阻，分段測試總線，排查短路 / 接地；

• 臨時更換新模塊，判斷是否為模塊本身故障；

• 斷開聯動設備接線，單獨測試模塊輸出，區分模塊與設備故障。

• 檢查總線是否與強電同管、平行敷設（間距≥30cm）；

• 檢查模塊安裝位置是否靠近變頻器、電機、配電箱；

• 檢查線路是否受潮、破損，做好絕緣與屏蔽。

四、工程調試與維保優化要點

• 模塊編碼遵循 “分區連續、不跳號” 原則，便于后期排查；

• 聯動編程先單點測試、后聯動測試，確認每個模塊動作與反饋正常；

• 總線末端必須接 10kΩ 匹配電阻，減少信號反射干擾。

• 每月巡檢模塊指示燈狀態、總線電壓、接線牢固度；

• 每季度模擬報警聯動測試，驗證模塊動作與反饋功能；

• 每年清潔模塊外殼、檢查接線端子氧化情況，更換老化線路；

• 雷雨季節前檢查總線絕緣，做好防雷接地，避免雷擊損壞模塊。
